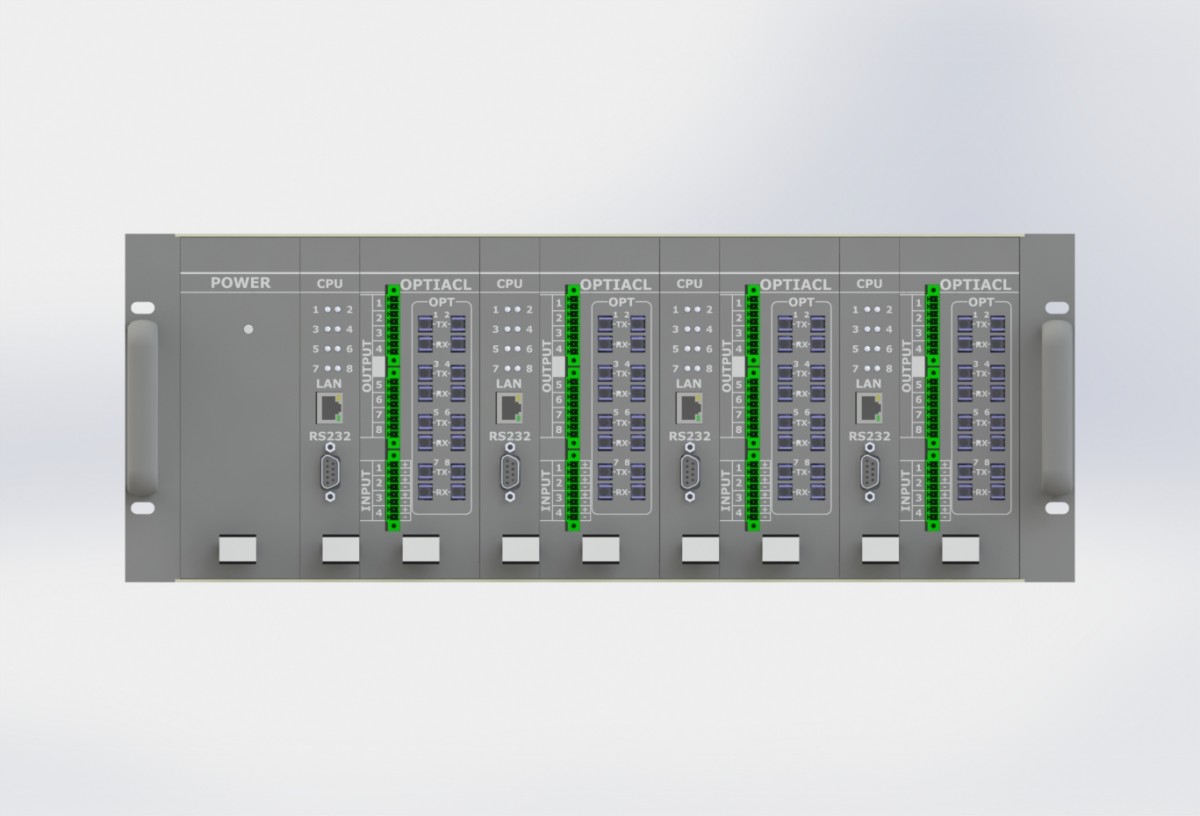

Arc Detection System
| 구분 | 내용 |
|---|---|
| Applications | · GIS용 아크 모니터링 · 고속 Waveform 수집용 · 다중 채널 DAQ |

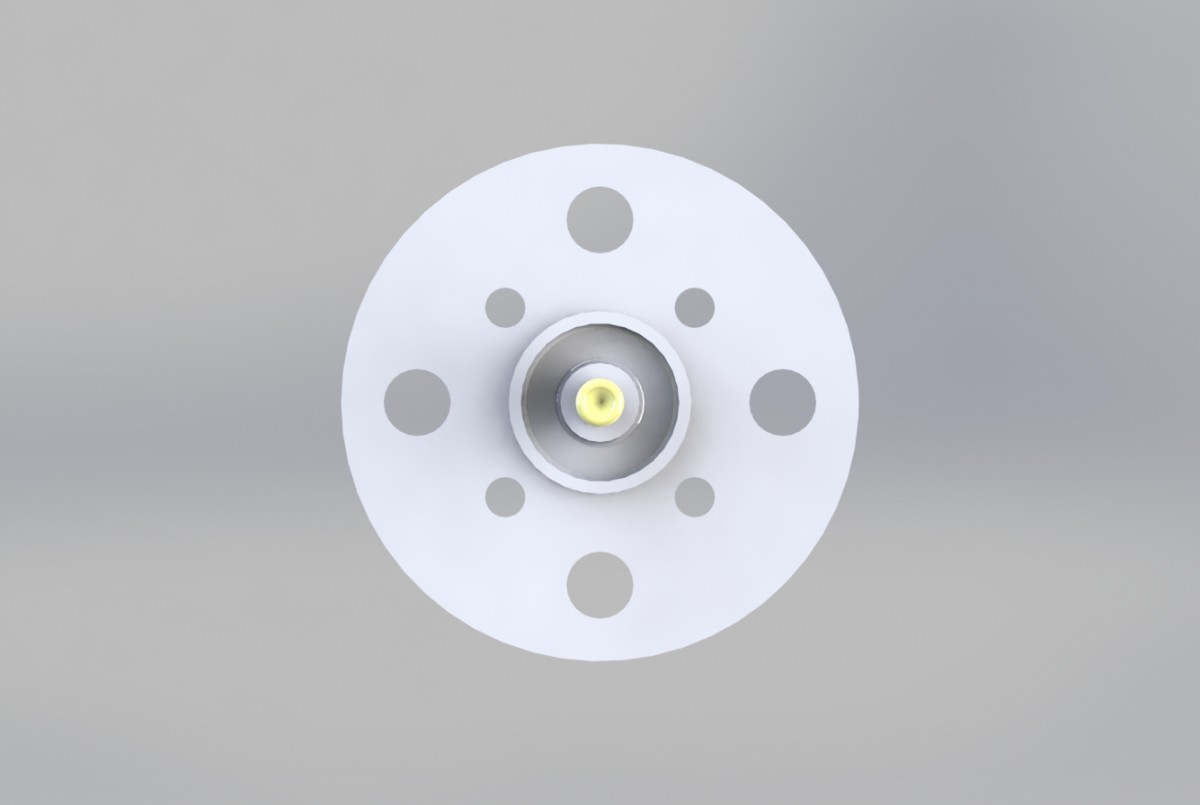

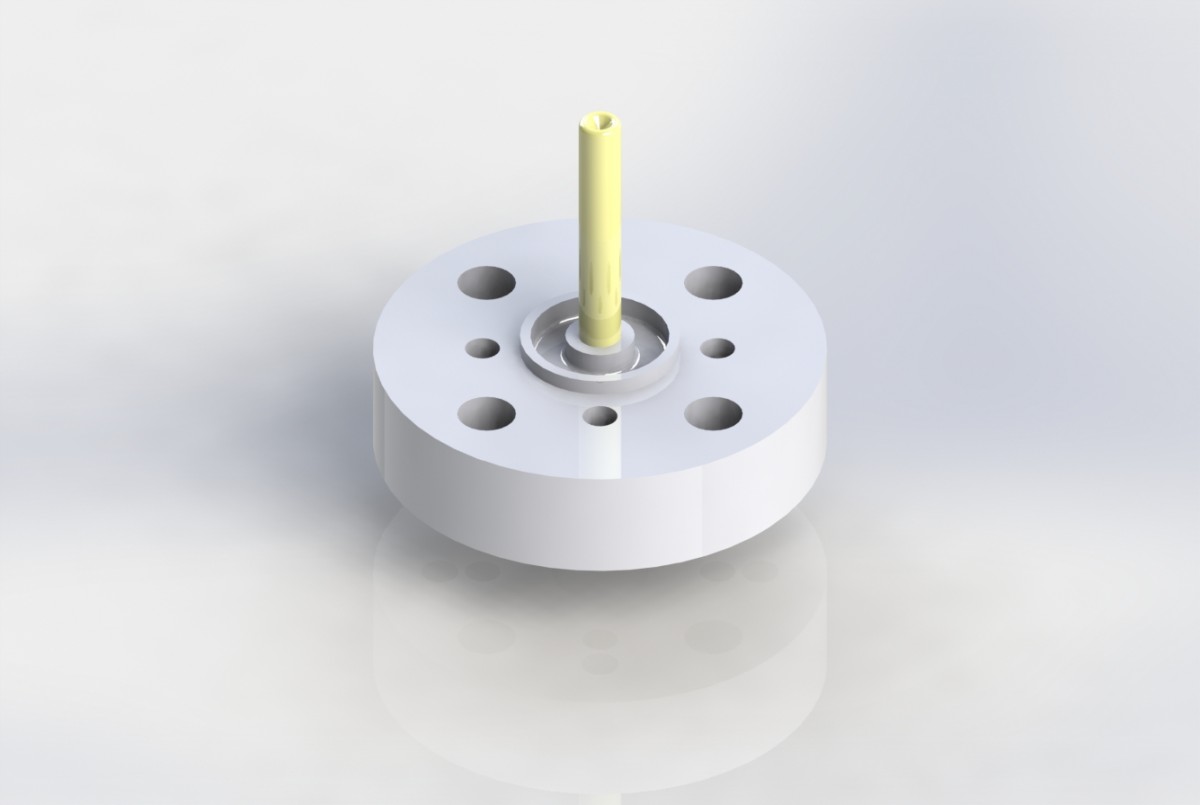

| Features | · GIS 내 아크 광 검출기 장착 · 아크 탐지를 위한 광섬유 Interface · 각 SET별 독립 작동 (최대 4SET) · TCP/IP를 사용하여 원격 Master Controller로 제어 · 분리된 입력 포트 4개 및 분리된 출력 포트 8개 지원 · 아크 센서, 광케이블 자체 점검(옵션) |
| Specifications | |||||
QADS-DE-1y1 | QADS-DE-1y2 | QADS-DE-1y3 | QADS-DE-1y4 | ||
Power consumption | < 150W | ||||
Input voltage | DC 88V ~ 370V, AC 65V ~ 265V 50/60Hz | ||||
SET number | 1 | 2 | 3 | 4 | |
EMI/EMC Filter | Include EMI/EMC Filter | ||||
SET | Channel | 8 | 16 | 24 | 32 |
I/O Input (Isolated) | 4 | 8 | 12 | 16 | |
I/O Output (Relay) | 8 | 16 | 24 | 32 | |
Comm. | Modbus TCP/IP, Modbus RS232 | ||||
Max data memory | 1 Mega word | ||||
Data save | Each channel 25kHz sampling Max 2Sec. | ||||
Resolution | Max 12bit(available 10bit) | ||||
Control | Individual control by upper controller | ||||
Weight | < 10kg | ||||

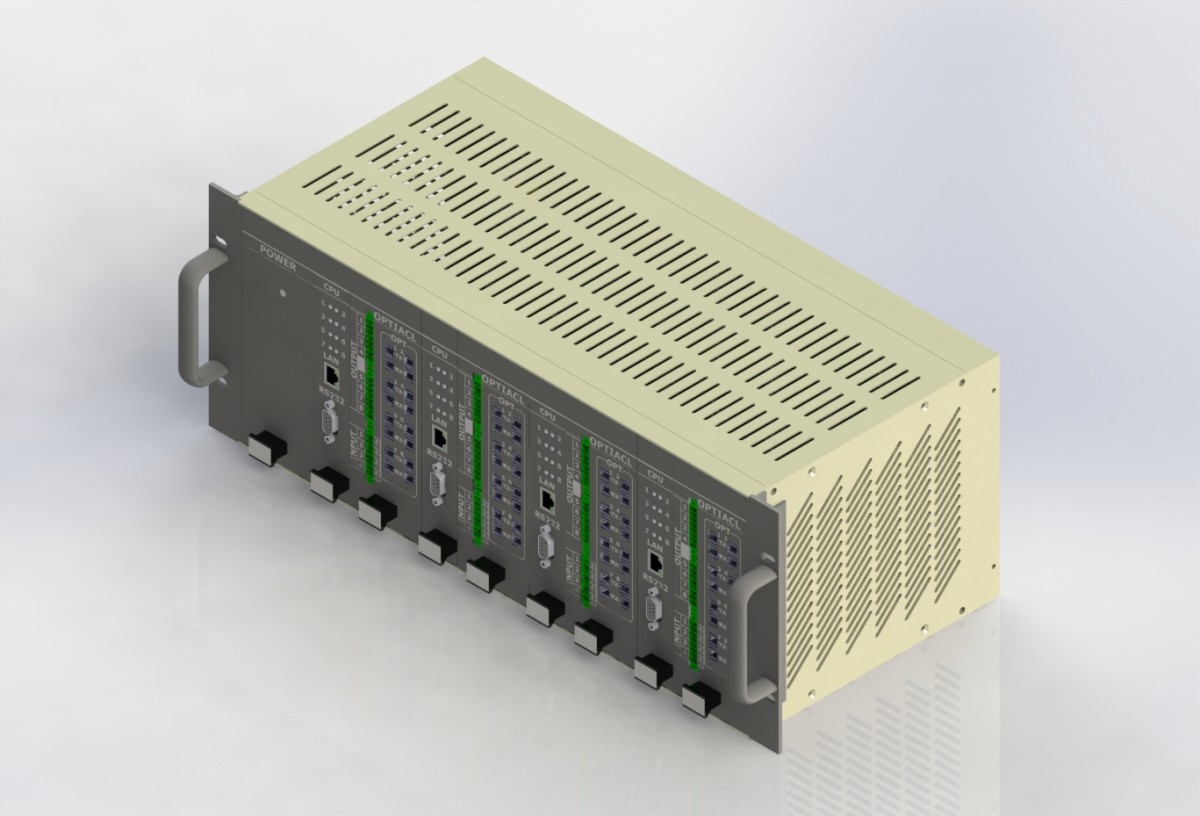

Frame | 4U (483*177*210) (W*H*D) | ||||
