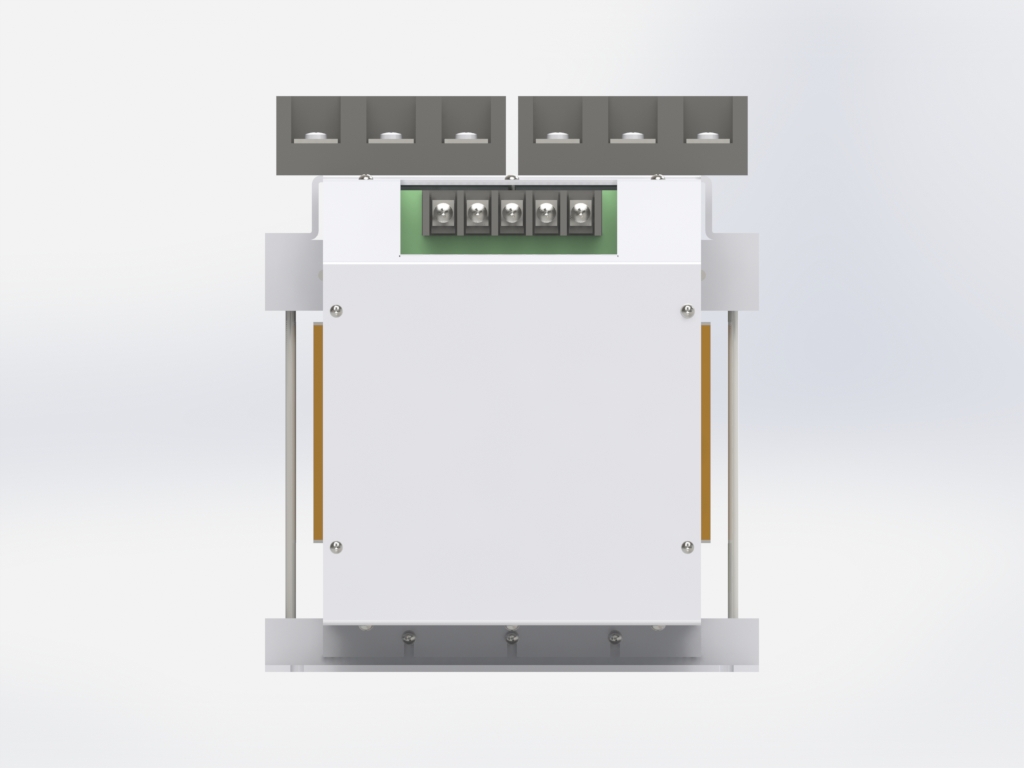

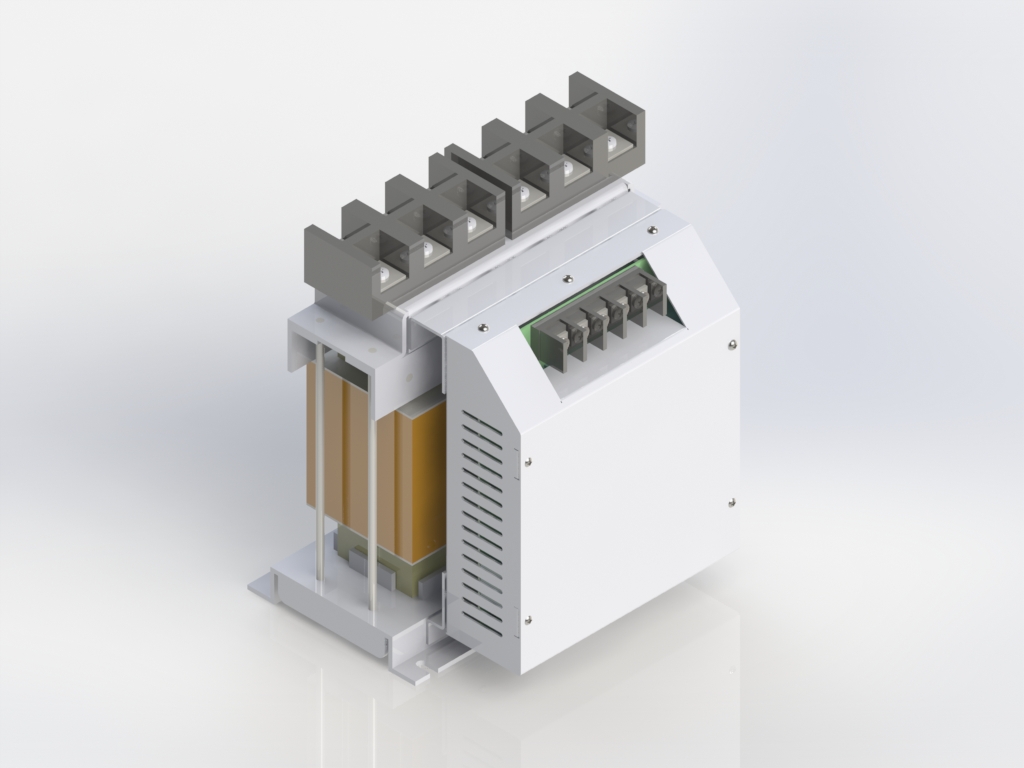

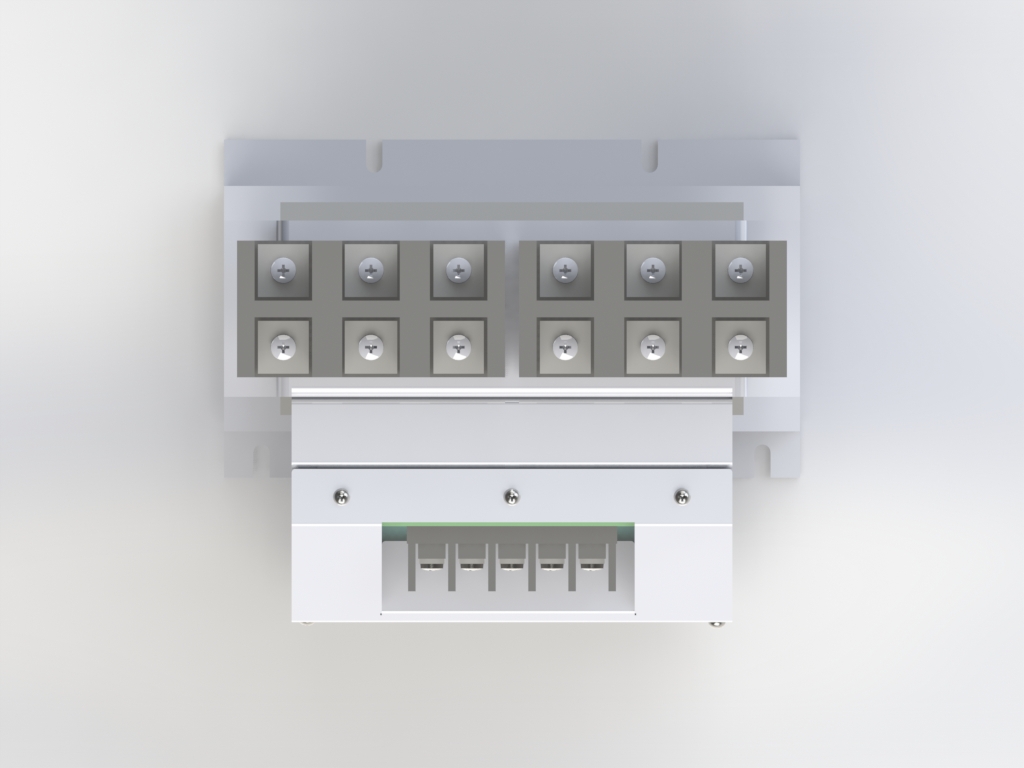

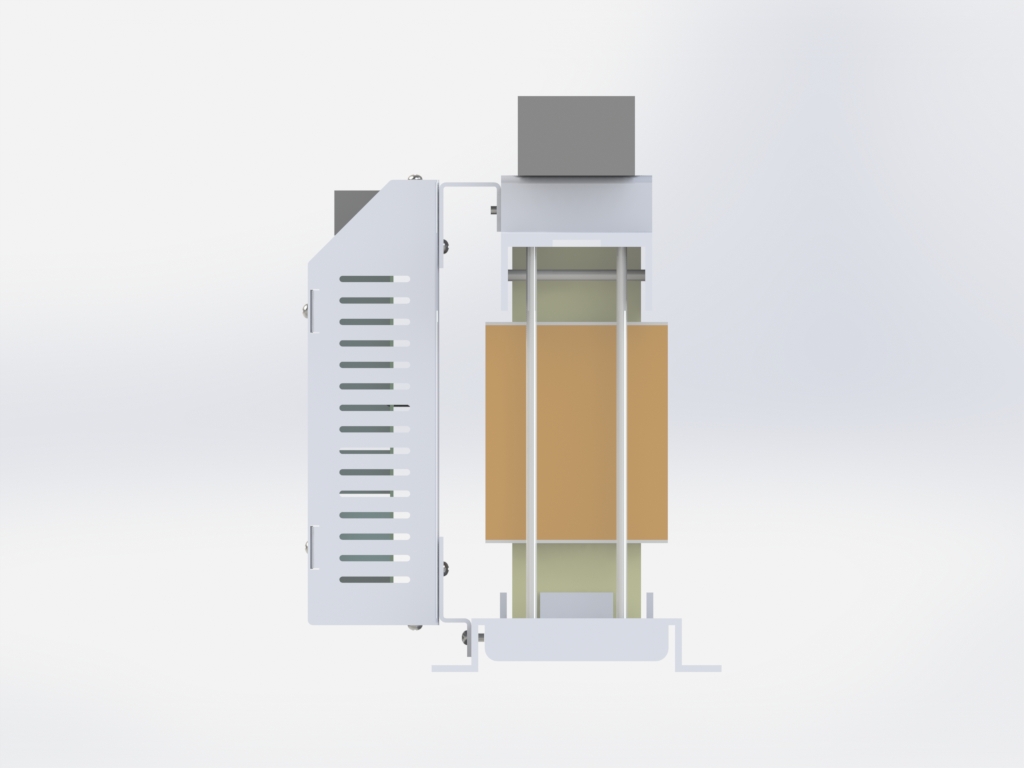

Sinewave Filter
| 구분 | 내용 |
|---|---|
| Applications | · 인버터 소음 억제 · Pure Sinewave 생성 · Standalone Mode를 위한 신재생 에너지 인버터 |
| Features | · Noise 제거 필터 · 고성능 필름 Capacitor 적용 · 저손실 고성능 · 저항 부하가 가해질 때 THDv는 3%이내로 유지 |
| Specifications | |
SWF-100 | |
Current(RMS) | 100 |
Rated Voltage | 3 Phase AC 380V ~ 480V |
Tolerance range of voltage | 3 Phase AC 342V ~ 528V |
Frequency | < 60Hz |
THDv(Under rated current) | < 3% (resistive load) |
Carrier frequency | > 7kHz |
Nominal motor drive input power rating | 45kW |
Efficiency | > 99% |
Protection category | IP00 |
Cooling | Natural cooling |
Overload capability | 150% Rated current, 1min |
Ambient temperature range | -25℃ ~ 40℃ Operation ( storage < 85℃) |
Weight | < 100kg |
