Product Overview

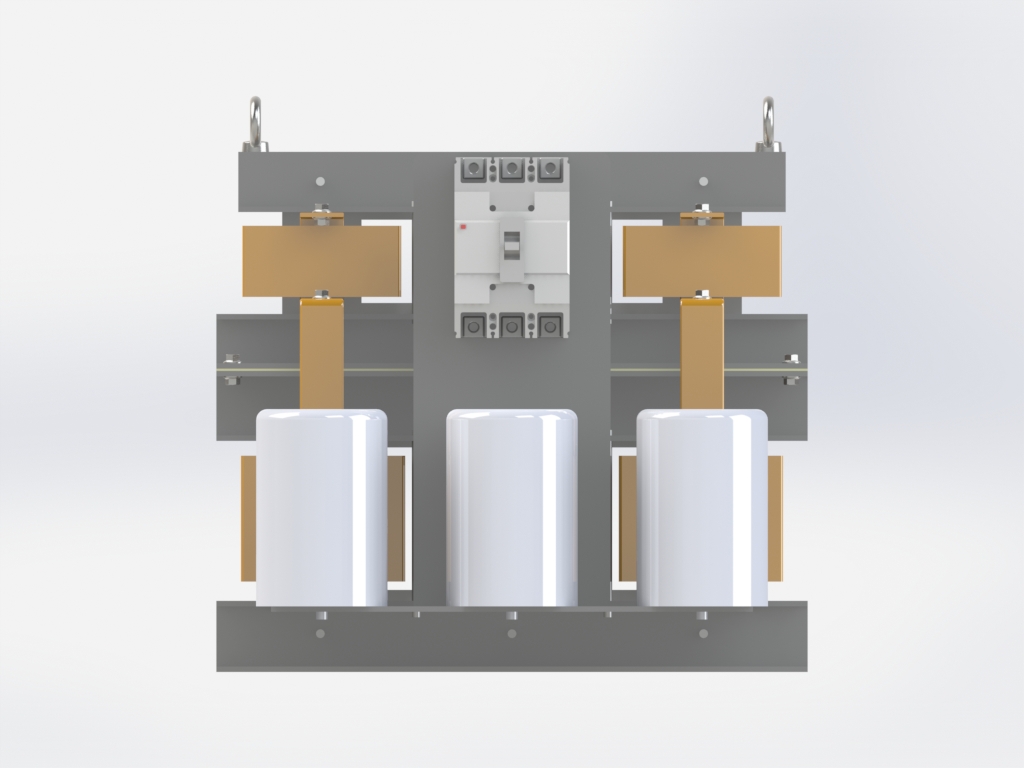

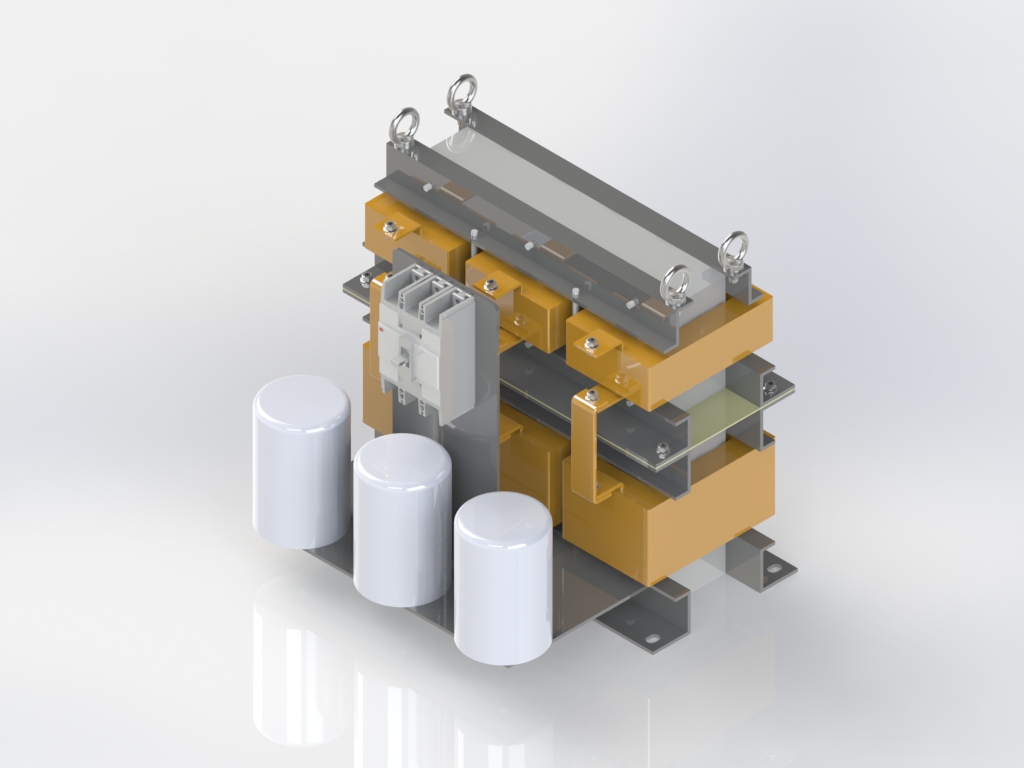

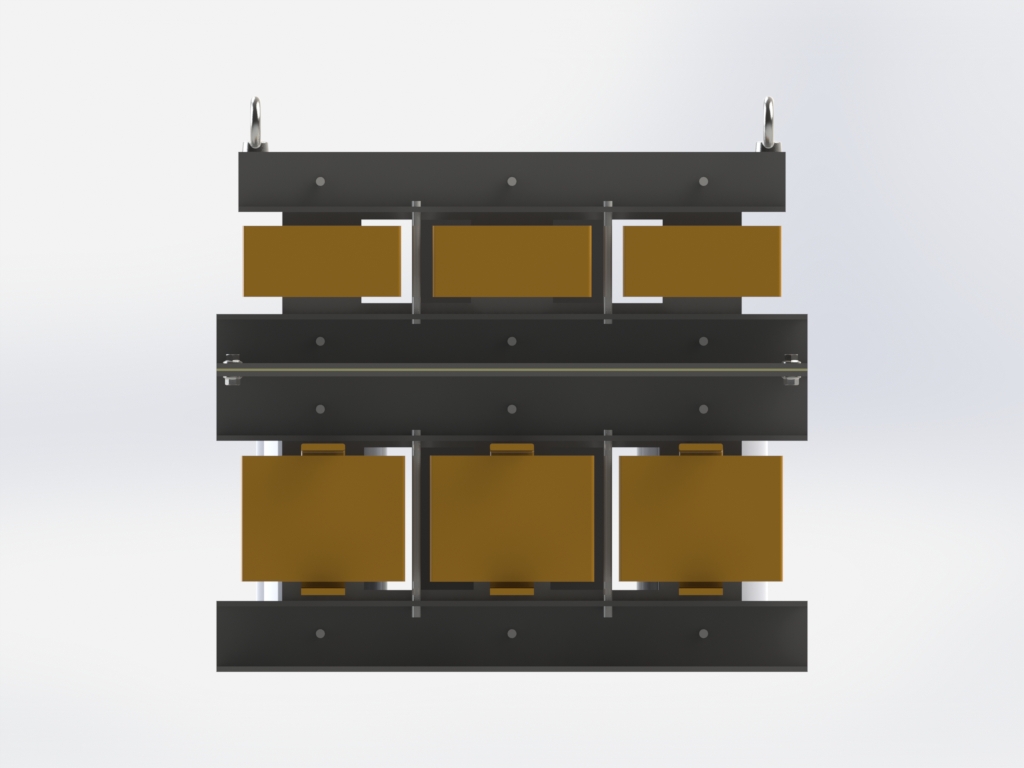

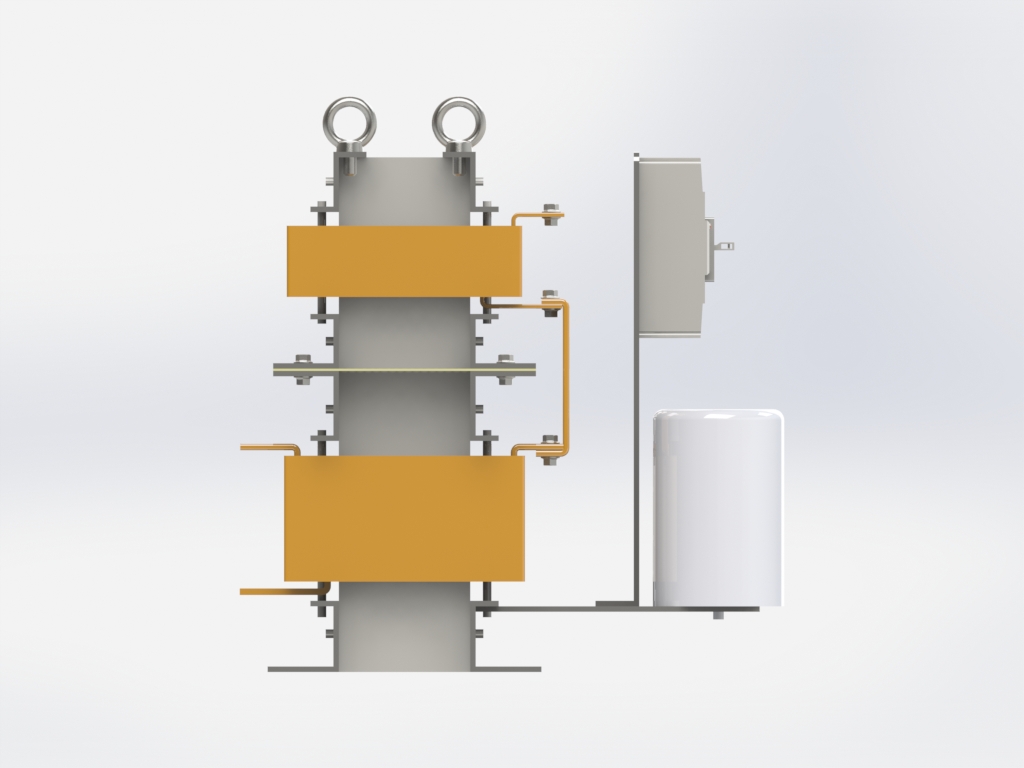

Harmonic Filter

제품 특징
구분 내용
Applications · 출력률 정정
· Harmonic 개선
· 모터 구동 인버터
· 위상 제어 정류기
Features · 2 Inductor 시스템
· 고성능 필름 Capacitor 적용
· THDi는 정격 전류 50%이상에서 8%미만 유지
· 50% 이상의 부하에서 역률 0.95 이상 유지
· 공회전 부하에서 회로 차단기를 사용하여 Feraanti 효과 억제
Specifications


HMF-xxx

Current(RMS)

30

40

70

110

150

205

290

350

430

550

700

Rated Voltage

3 Phase AC 380V ~ 480V

Tolerance range of voltage

3 Phase AC 342V ~ 528V

Frequency

50/60Hz

THDi(Under rated current)

 < 8% (Rated load current)

Power factor

> 0.95 (at over 50% load current)

Nominal motor drive input power rating(kW)

15

Efficiency

> 99%

Protection category

IP00

Cooling

Natural cooling

Overload capability

150% Rated current, 1min

Ambient temperature range

-25℃ ~ 40℃ Operation ( storage  < 85℃)
